Антивибрационные и компенсирующие соединения серии GA и GAF подходят для установки на подающую линию газовых и комбинированных горелок. Они производятся в соответствии с "Kompensatoren für Gasanlagen DIN 30681 Stahbag - Kompensatoren" и протестированы согласно стандарту ISO 10380 относительно гибкой трубы. Кроме того, они сертифицированы в соответствии с Европейской Директивой "PED" (97-23-CE) относительно оборудования под давлением.
Соединения: резьбовые: UNI-ISO 7/1; фланцевые: ISO 7005-2

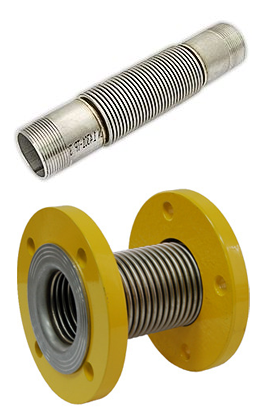

Компенсатор серии GA с резьбовым соединением сделан полностью из нержавеющей стали (резьбовое соединение из Aisi 304 и гофрированная трубка из Aisi 321). Фланцевый компенсатор серии GAF производится с фланцами из углеродистой стали и гофрированной трубкой из нержавеющей стали (Aisi 321). В любом случае, в соответствии со стандартами DIN, все части, контактирующие с газом, сделаны из нержавеющей стали. Фланцы легко устанавливаются. Т.к. они вращающиеся, их отверстия можно выровнять с отверстиями ответных фланцев, предотвращая нежелательное скручивание гофрированной трубки.
Установка:
Компенсаторы могут быть установлены в любом положении. Для установки резьбовых типов рекомендуется использовать один общий трубный ключ и один контрключ. Избегайте скручивания гофрированной трубки. Перед установкой проверьте, чтобы показатели осевого, углового, бокового отклонения трубки находились в пределах максимальных значений, показанных в таблице, принимая во внимание точно рассчитанное термическое расширение труб. Фактор давления важен во избежание деформации соединения, поэтому на трубы рекомендуется устанавливать плавно скользящие опоры, фиксируемые к полу или стене.
ВНИМАНИЕ!!!Все работы по установке и эксплуатации должны быть выполнены только квалифицированными специалистами.
Для того, чтобы заказать компресатор, звоните по тел: +7-495-645-39-37 или пишите на электронный адрес 8809164@mail.ru
Антивибрационные газовые вставки (Компенсаторы) Giuliani Anello
