Новейший клапан TA FUSION-C объединил в себе функции балансировки и регулирования, являющиеся ключевыми гидравлическими функциями для систем холодоснабжения и отопления. Благодаря возможности регулировать верхний уровень расхода и настраивать внутреннюю регулирующую характеристику (независимую равнопроцентную), становится возможным корректно подобрать размер клапана и произвести оптимальную регулировку системы. Добиться получения точных данных при измерении перепада давления, напора, температуры и расхода, позволяют встроенные в балансировочный клапан TA FUSION - C измерительные ниппели.

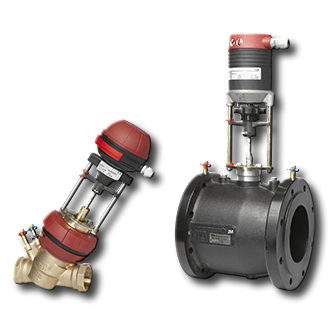

Комбинированный регулирующий и балансировочный клапан с равнопроцентной регулирующей характеристикой

Инновационный регулирующий и балансировочный клапан для систем отопления и холодоснабжения объединяет ключевые гидравлические функции (балансировка и регулирование) в одном клапане. Настраиваемый максимальный расход и внутренняя независимая равнопроцентная регулирующая характеристика позволяют выбрать корректный размер клапана и построить оптимальную систему регулирования. Встроенные в клапан измерительные ниппели дают возможность точного измерения расхода, перепада давления, температуры и располагаемого напора.

Ключевые особенности:

Настраиваемый KVS: Позволяет настроить Kvs в соответствии с требованиями системы.

Независимая равнопроцентная регулирующая характеристика: Характеристика, не зависящая от настройки.

Самоуплотняющиеся измерительные ниппели: Простое и точное измерение мощности, балансировка и диагностика системы.

Приводы: Клапаны и приводы поставляются в комплекте. Это облегчает выбор и обеспечивает оптимальное регулирование.

Технические характеристики:

Область применения: Системы тепло- и холодоснабжения.

Функции: Регулирование (EQM), Регулирование перепада давления, Предварительная настройка (макс. расход), Измерение (ΔH, T, q), Закрытие (для отключения системы на период обслуживания), Промывка.

Диапазон размеров: DN 32-150

Номинальное давление: DN 32-50: PN 16, DN 65-150: PN 16 и PN 25, Макс. перепад давления (ΔpV):

Макс. перепад давления: DN 32-50: 350 кПа = 3,5 bar, DN 65-150: 400 кПа = 4 bar,

Рекомендованный диапазон настроек (Kv max): DN 32: 2,68-12,9, DN 40: 3,03-18,5, DN 50: 8,03-33,0, DN 65: 25,5-65,4, DN 80: 35,9-100, DN 100: 57,4-160, DN 125: 97,4-270, DN 150: 146-400, Kv max= м3/ч при перепаде давления в 1 бар для каждой предварительной настройки и полностью поднятом штоке клапана.

Ход штока: 20 мм

Регулировочная способность: >100 (для всех рекомендованных настроек)

Класс герметичности: Непроницаемое уплотнение.

Характеристика: Независимая равнопроцентная регулирующая характеристика (EQM).

Температура: Макс. рабочая температура: 150°C. Мин. рабочая температура: -10°C

Среда: Вода и нейтральные жидкости, водно-гликолевая смесь. (Для консультации по возможности использования клапанов в системах с другими средами обратитесь к официальному дистрибьютору компанию Паскаль-Инжиниринг)

Материал: DN 32-50: Корпус клапана: AMETAL, Конус клапана: AMETAL, Уплотнение седла: EPDM/Нержавеющая сталь, Уплотнение штока: кольцо - EPDM, Уплотнение О-образное: EPDM, Вставка клапана: AMETAL/PPS/PTFE, Вставка блока Δp: Нержавеющая сталь/PPS, Мембрана: HNBR, Пружина: Нержавеющая сталь, Шток: Нержавеющая сталь

Материал DN 65-150: Корпус клапана: Ковкий чугун EN-GJS-400, Конус клапана: Нержавеющая сталь, Уплотнение седла: EPDM/Нержавеющая сталь, Уплотнение О-образное: EPDM, Механизм конуса: Нержавеющая сталь и латунь, Мембрана: EPDM, Пружина Δp:Нержавеющая сталь. DN 150 окрашенная сталь. Винты и гайки: Нержавеющая сталь. AMETAL - это разработанный компанией ТА Hydronics медный сплав, устойчивый к потере цинка.

Маркировка: DN 32-50: TAH, IMI, DN, PN, DR, серийный номер и указатель направления потока. DN 65-150: TAH, IMI, DN, PN, Kvs, Tmin/max, серийный номер, материал корпуса и указатель направления потока, табличка.

CE-маркировка: DN 65-125: CE, DN 150: CE 0062

Обработка поверхностей: DN 32-50: Без покрытия, DN 65-150: Окраска методом электрофореза

Соединение: DN 32-50: Внутренняя резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1. DN 65-150: Фланцы в соответствии с EN-1092-2, тип 21. Длина в соответствии с EN 558 серия 3.

Номенклатура:

DN 32-50 Внутренняя резьба

0(2)-10 В пост. тока / 0(4)-20 мА, 24 В (TA-MC55Y)

3-точечный, 24 В (TA-MC55)

3-точечный, 230 В (TA-MC55)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 24 В (TA-MC100) 1)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 230 В (TA-MC100) 1)

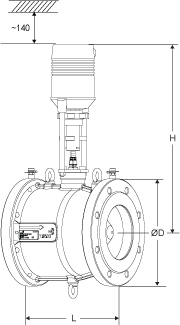

DN 65-150 Фланцы

0(2)-10 В пост. тока / 0(4)-20 мА, 24 В (TA-MC55Y)

3-точечный, 24 В (TA-MC55)

3-точечный, 230 В (TA-MC55)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 24 В (TA-MC100) 1)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 230 В (TA-MC100) 1)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 24 В (TA-MC160) 1)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 230 В (TA-MC160) 1)

Изделья, оснащенные приводами с возвратной пружиной (при открытии шток втягивается)

DN 32-50 Внутренняя резьба

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 24 В (TA-MC100FSE)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 230 В (TA-MC100FSE)

DN 65-150 Фланцы

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 24 В (TA-MC100FSE)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 230 В (TA-MC100FSE)

Изделья, оснащенные приводами с возвратной пружиной (при закрытии шток втягиваетяся)

DN 32-50 Внутренняя резьба

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 24 В (TA-MC100FSR)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 230 В (TA-MC100FSR)

DN 65-125 Фланцы

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 24 В (TA-MC100FSR)

0(2)-10 В пост. тока / 0(4)-20 мА и 3-точечный, 230 В (TA-MC100FSR)
