Сдвоенный циркуляционный насос Wilo-TOP-SD

Сдвоенный насос: насос с мокрым ротором ‐ циркуляционный насос с фланцевым соединением (TOP‐SD 30/5 с резьбовым соединением). Для систем водяного отопления, промышленных циркуляционных установок, систем кондиционирования и закрытых контуров охлаждения

Особенности/преимущества продукции

  1. Обобщенная сигнализация неисправности в качестве беспотенциального контакта (в зависимости от типа)
  2. Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
  3. Сдвоенный насос может работать в режиме «основной/резервный» и в режиме параллельной работы двух насосов
  4. Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Технические характеристики

  1. Допустимый диапазон температур от -20 °C до +130 °C,
  2. кратковременно (2 ч) до +140 °C (TOP-SD 80/15, TOP-SD 80/20 и насосы с защитным модулем Wilo: от -20 °C до +110 °C)
  3. Подключение к сети: 1~230 В, 50 Гц (в зависимости от типа), 3~230 В, 50 Гц (в качестве опции со штекером переключения), 3~400 В, 50 Гц
  4. Класс защиты IP X4D
  5. Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp 1¼ до DN 80
  6. Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Оснащение/функции

Режимы работы: Переключение ступеней частоты вращения

Ручное управление: Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление: Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2≥180 Вт, в качестве опции для всех типов с защитным модулем Wilo‐C)

Внешнее управление: Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo‐C)

Сигнализация и индикация

  1. Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
  2. Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для трехфазных насосов с P2≥180 Вт, в качестве опции для всех типов с защитным модулем Wilo-C)
  3. Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
  4. Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) (только для однофазных насосов с P2 = 180 Вт)
  5. Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2 = 180 Вт, в качестве опции для всех типов с защитным модулем Wilo‐C)
  6. Контрольная лампа направления вращения (серийное оснащение только для трехфазных насосов)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса): Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С

Оснащение

  1. Для насосов с фланцевым соединением: Исполнения фланца: Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16, Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6, Специальное исполнение для насосов DN 32 (не TOP-SD 32/7), DN 40 (не TOP-SD 40/3) до DN 80: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
  2. Консольная конструкция (только с горизонтальным расположением вала): Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80. Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консолей изготавливается по запросу.
  3. Встроенный перекидной клапан в корпусе насоса
  4. Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P2≥180 Вт)

Материалы

  1. Корпус насоса: Серый чугун
  2. Рабочее колесо: Синтетический материал
  3. Вал: Нержавеющая сталь
  4. Подшипники: металлографит

Объем поставки

  1. Сдвоенный насос
  2. С уплотнениями для резьбового соединения (только для TOP‐SD 30/5)
  3. С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 32 ‐ DN 65)
  4. Инструкция по монтажу и эксплуатации

Опции

  1. Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
  2. Исполнения для особых напряжений - по запросу

Принадлежности

  1. Резьбовые соединения для резьбового подсоединения (для TOP-SD 30/5)
  2. Контрфланцы при фланцевом соединении
  3. Консоль для крепления насоса
  4. Фланцевые заглушки
  5. Для насосов 3~400 В: Штекер переключения 3~230 В (необходимо 2 штекера),  Защитный модуль Wilo C, трехфазная сеть, 400 В (требуются 2 модуля)
  6. Для насосов 1~230 В: Устройства отключения Wilo SK 602N/SK 622N, Защитный модуль Wilo C, однофазная сеть, 230 В (требуются 2 модуля)

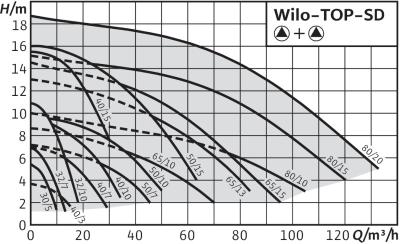

Артикул Тип Макс. расход Макс. напор Подсоед. к трубоп. Резьба Номинальный внутренний диаметр фланца Номинальное давление Габаритная длина Подключение к сети Вес
2044015 TOP-SD 30/5 10 6 Rp 1¼ G 2   10 180 1~230 V, 50 Hz 9,2
2044016 TOP-SD 30/5 10 6 Rp 1¼ G 2   10 180 3~400/230 V, 50 Hz 9,6
2048326 TOP-SD 32/7 13 7     DN 32 6/10 220 1~230 V, 50 Hz 15,1
2048327 TOP-SD 32/7 13 7     DN 32 6/10 220 3~400/230 V, 50 Hz 15,1
2080073 TOP-SD 32/10 11 11     DN 32 6/10 220 1~230 V, 50 Hz 21,2
2080074 TOP-SD 32/10 11 11     DN 32 6/10 220 3~400/230 V, 50 Hz 21,0
2044017 TOP-SD 40/3 16 4     DN 40 6/10 250 1~230 V, 50 Hz 15,5
2044018 TOP-SD 40/3 16 4     DN 40 6/10 250 3~400/230 V, 50 Hz 15,9
2080075 TOP-SD 40/7 28 7     DN 40 6/10 250 1~230 V, 50 Hz 23,0
2080076 TOP-SD 40/7 28 7     DN 40 6/10 250 3~400/230 V, 50 Hz 23,1
2080077 TOP-SD 40/10 34 10     DN 40 6/10 250 1~230 V, 50 Hz 32,9
2080078 TOP-SD 40/10 34 10     DN 40 6/10 250 3~400/230 V, 50 Hz 31,4
2080079 TOP-SD 40/15 33 15     DN 40 6/10 250 1~230 V, 50 Hz 43,0
2080080 TOP-SD 40/15 33 15     DN 40 6/10 250 3~400/230 V, 50 Hz 43,0
2080081 TOP-SD 50/7 45 7     DN 50 6/10 280 1~230 V, 50 Hz 35,1
2080082 TOP-SD 50/7 45 7     DN 50 6/10 280 3~400/230 V, 50 Hz 33,0
2080083 TOP-SD 50/10 50 10     DN 50 6/10 280 1~230 V, 50 Hz 36,2
2080084 TOP-SD 50/10 50 10     DN 50 6/10 280 3~400/230 V, 50 Hz 35,7
2080086 TOP-SD 50/15 61 16     DN 50 6/10 340 3~400/230 V, 50 Hz 48,5
2080087 TOP-SD 65/10 70 8     DN 65 6/10 340 1~230 V, 50 Hz 41,5
2080088 TOP-SD 65/10 70 8     DN 65 6/10 340 3~400/230 V, 50 Hz 40,8
2080089 TOP-SD 65/13 83 13     DN 65 6/10 340 3~400/230 V, 50 Hz 55,6
2080090 TOP-SD 65/15 95 14     DN 65 6/10 340 3~400/230 V, 50 Hz 58,5
2080091 TOP-SD 80/7 80 6     DN 80 6 360 1~230 V, 50 Hz 47,4
2080092 TOP-SD 80/10 105 10     DN 80 6 360 3~400/230 V, 50 Hz 61,1
2080093 TOP-SD 80/10 105 10     DN 80 10 360 3~400/230 V, 50 Hz 61,1
2080094 TOP-SD 80/15 120 15     DN 80 6 360 3~400 V, 50 Hz 94,0
2080095 TOP-SD 80/15 120 15     DN 80 10 360 3~400 V, 50 Hz 94,0
2080096 TOP-SD 80/20 130 19     DN 80 6 360 3~400 V, 50 Hz 100,0
2080097 TOP-SD 80/20 130 19     DN 80 10 360 3~400 V, 50 Hz 100,0


40/ - Номинальный внутренний диаметр для подсоединенияTOP-SD - Стандартный сдвоенный насос (насос с фланцевым соединением, TOP-SD 30/5 с резьбовым соединением)

7 - Номинальный напор [м] при подаче Q = 0 м3



Для того, чтобы заказать насос TOP-SD Wilo, звоните по тел: +7-495-645-39-37 или по электронной почте 8809164@mail.ru

Другие насосы: Star-RS | Star-RSG | Star-RSD | Star-Z Nova | Yonos Pico | Straros Pico | Top-RL | TOP-S | Star-Z | Stratos | Stratos Eco | Top-Z | Statos-Z | Wilo PH

На странице:
Сортировка:
Wilo TOP-SD 30/5
Wilo TOP-SD 30/5
Wilo TOP-SD 30/5
Wilo TOP-SD 30/5 Макс. Расход Qmax / м3/ч: 10 Макс. Напор Hmax / M: 6..
42592.90 р.
Wilo TOP-SD 30/5 Макс. Расход Qmax / м3/ч: 10 Макс. Напор Hmax / M: 6..
42592.90 р.
Есть в наличии
Wilo TOP-SD 30/5
Wilo TOP-SD 30/5
Wilo TOP-SD 30/5
Wilo TOP-SD 30/5 Макс. Расход Qmax / м3/ч: 10 Макс. Напор Hmax / M: 6..
40406.10 р.
Wilo TOP-SD 30/5 Макс. Расход Qmax / м3/ч: 10 Макс. Напор Hmax / M: 6..
40406.10 р.
Есть в наличии
Wilo TOP-SD 32/10
Wilo TOP-SD 32/10
Wilo TOP-SD 32/10
Wilo TOP-SD 32/10 Макс. Расход Qmax / м3/ч: 11 Макс. Напор Hmax / M: ..
47264.70 р.
Wilo TOP-SD 32/10 Макс. Расход Qmax / м3/ч: 11 Макс. Напор Hmax / M: ..
47264.70 р.
Есть в наличии
Wilo TOP-SD 32/10
Wilo TOP-SD 32/10
Wilo TOP-SD 32/10
Wilo TOP-SD 32/10 Макс. Расход Qmax / м3/ч: 11 Макс. Напор Hmax / M: ..
46022.20 р.
Wilo TOP-SD 32/10 Макс. Расход Qmax / м3/ч: 11 Макс. Напор Hmax / M: ..
46022.20 р.
Есть в наличии
Wilo TOP-SD 32/7
Wilo TOP-SD 32/7
Wilo TOP-SD 32/7
Wilo TOP-SD 32/7 Макс. Расход Qmax / м3/ч: 13 Макс. Напор Hmax / M: 7..
50644.30 р.
Wilo TOP-SD 32/7 Макс. Расход Qmax / м3/ч: 13 Макс. Напор Hmax / M: 7..
50644.30 р.
Есть в наличии
Wilo TOP-SD 32/7
Wilo TOP-SD 32/7
Wilo TOP-SD 32/7
Wilo TOP-SD 32/7 Макс. Расход Qmax / м3/ч: 13 Макс. Напор Hmax / M: 7..
49302.40 р.
Wilo TOP-SD 32/7 Макс. Расход Qmax / м3/ч: 13 Макс. Напор Hmax / M: 7..
49302.40 р.
Есть в наличии
Wilo TOP-SD 40/10
Wilo TOP-SD 40/10
Wilo TOP-SD 40/10
Wilo TOP-SD 40/10 Макс. Расход Qmax / м3/ч: 34 Макс. Напор Hmax / M: ..
67542.30 р.
Wilo TOP-SD 40/10 Макс. Расход Qmax / м3/ч: 34 Макс. Напор Hmax / M: ..
67542.30 р.
Есть в наличии
Wilo TOP-SD 40/10
Wilo TOP-SD 40/10
Wilo TOP-SD 40/10
Wilo TOP-SD 40/10 Макс. Расход Qmax / м3/ч: 34 Макс. Напор Hmax / M: ..
65753.10 р.
Wilo TOP-SD 40/10 Макс. Расход Qmax / м3/ч: 34 Макс. Напор Hmax / M: ..
65753.10 р.
Есть в наличии
Wilo TOP-SD 40/15
Wilo TOP-SD 40/15
Wilo TOP-SD 40/15
Wilo TOP-SD 40/15 Макс. Расход Qmax / м3/ч: 33 Макс. Напор Hmax / M: ..
92839.60 р.
Wilo TOP-SD 40/15 Макс. Расход Qmax / м3/ч: 33 Макс. Напор Hmax / M: ..
92839.60 р.
Есть в наличии
Wilo TOP-SD 40/15
Wilo TOP-SD 40/15
Wilo TOP-SD 40/15
Wilo TOP-SD 40/15 Макс. Расход Qmax / м3/ч: 33 Макс. Напор Hmax / M: ..
90404.30 р.
Wilo TOP-SD 40/15 Макс. Расход Qmax / м3/ч: 33 Макс. Напор Hmax / M: ..
90404.30 р.
Есть в наличии
Wilo TOP-SD 40/3
Wilo TOP-SD 40/3
Wilo TOP-SD 40/3
Wilo TOP-SD 40/3 Макс. Расход Qmax / м3/ч: 16 Макс. Напор Hmax / M: 4..
46419.80 р.
Wilo TOP-SD 40/3 Макс. Расход Qmax / м3/ч: 16 Макс. Напор Hmax / M: 4..
46419.80 р.
Есть в наличии
Wilo TOP-SD 40/3
Wilo TOP-SD 40/3
Wilo TOP-SD 40/3
Wilo TOP-SD 40/3 Макс. Расход Qmax / м3/ч: 16 Макс. Напор Hmax / M: 4..
45227.00 р.
Wilo TOP-SD 40/3 Макс. Расход Qmax / м3/ч: 16 Макс. Напор Hmax / M: 4..
45227.00 р.
Есть в наличии
Wilo TOP-SD 40/7
Wilo TOP-SD 40/7
Wilo TOP-SD 40/7
Wilo TOP-SD 40/7 Макс. Расход Qmax / м3/ч: 28 Макс. Напор Hmax / M: 7..
53427.50 р.
Wilo TOP-SD 40/7 Макс. Расход Qmax / м3/ч: 28 Макс. Напор Hmax / M: 7..
53427.50 р.
Есть в наличии
Wilo TOP-SD 40/7
Wilo TOP-SD 40/7
Wilo TOP-SD 40/7
Wilo TOP-SD 40/7 Макс. Расход Qmax / м3/ч: 28 Макс. Напор Hmax / M: 7..
54868.80 р.
Wilo TOP-SD 40/7 Макс. Расход Qmax / м3/ч: 28 Макс. Напор Hmax / M: 7..
54868.80 р.
Есть в наличии
Wilo TOP-SD 50/10
Wilo TOP-SD 50/10
Wilo TOP-SD 50/10
Wilo TOP-SD 50/10 Макс. Расход Qmax / м3/ч: 50 Макс. Напор Hmax / M: ..
84390.60 р.
Wilo TOP-SD 50/10 Макс. Расход Qmax / м3/ч: 50 Макс. Напор Hmax / M: ..
84390.60 р.
Есть в наличии
Wilo TOP-SD 50/10
Wilo TOP-SD 50/10
Wilo TOP-SD 50/10
Wilo TOP-SD 50/10 Макс. Расход Qmax / м3/ч: 50 Макс. Напор Hmax / M: ..
82203.80 р.
Wilo TOP-SD 50/10 Макс. Расход Qmax / м3/ч: 50 Макс. Напор Hmax / M: ..
82203.80 р.
Есть в наличии
Wilo TOP-SD 50/15
Wilo TOP-SD 50/15
Wilo TOP-SD 50/15
Wilo TOP-SD 50/15 Макс. Расход Qmax / м3/ч: 61 Макс. Напор Hmax / M: ..
98654.50 р.
Wilo TOP-SD 50/15 Макс. Расход Qmax / м3/ч: 61 Макс. Напор Hmax / M: ..
98654.50 р.
Есть в наличии
Wilo TOP-SD 50/7
Wilo TOP-SD 50/7
Wilo TOP-SD 50/7
Wilo TOP-SD 50/7 Макс. Расход Qmax / м3/ч: 45 Макс. Напор Hmax / M: 7..
71766.80 р.
Wilo TOP-SD 50/7 Макс. Расход Qmax / м3/ч: 45 Макс. Напор Hmax / M: 7..
71766.80 р.
Есть в наличии
Wilo TOP-SD 50/7
Wilo TOP-SD 50/7
Wilo TOP-SD 50/7
Wilo TOP-SD 50/7 Макс. Расход Qmax / м3/ч: 45 Макс. Напор Hmax / M: 7..
69878.20 р.
Wilo TOP-SD 50/7 Макс. Расход Qmax / м3/ч: 45 Макс. Напор Hmax / M: 7..
69878.20 р.
Есть в наличии
Wilo TOP-SD 65/10
Wilo TOP-SD 65/10
Wilo TOP-SD 65/10
Wilo TOP-SD 65/10 Макс. Расход Qmax / м3/ч: 70 Макс. Напор Hmax / M: ..
101288.60 р.
Wilo TOP-SD 65/10 Макс. Расход Qmax / м3/ч: 70 Макс. Напор Hmax / M: ..
101288.60 р.
Есть в наличии
